露營天幕搭設指南

男(女)兒當自強之蝶型天幕一人搭設法

依照傳統要閱兵(尛的!受日本人毒害過深!)

蝶型天幕、280cm營柱*1、240cm營柱*1

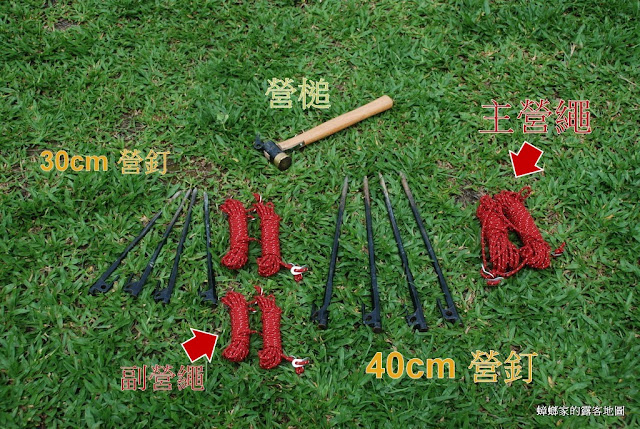

準備工具及配件
9米主營繩*2
3.5米副營繩* 4
40cm主柱營釘*4
30cm主柱營釘*4
營鎚

老頭碎碎念:

常有人問老頭

1.我自己買營繩,營繩長度該定多少?


以露界經驗值來說:營柱長度*3+寬限值
例如:280cm主營柱營繩長度如何計算?
280*3+60=900cm

為什麼要加寬限值?
搭天幕時繩子能後拉長度關係到左右兩繩能設定的角度,角度設定不對,營繩對營柱的拉力會減損,老頭認為在野外,天幕依現地地形地物彈性運用,可能你會遇上營繩需縮短或者營繩需比平常使用更長的狀況
長能短用,短則無法長用,沒救!
當然你覺得不加寬限值就夠用也ok!你開心就好!

2.為何營釘要用30cm營釘?我覺得20cm 就夠了?

也許在正常氣候狀況,任何長度營釘都可以!但身在野地,氣候突變,有時是不會給你加強工事的機會,尤其常在你晚上睡覺時發生,突然的狂吹怪風、突發的暴風雨,天幕成了最大的風帆,這時營釘多這10cm的固著度,有機會能多撐一下,等你來救它(放下營柱、收起或固定天幕在地上),不然您就等著發出協尋通知,或者領天幕死亡證明!


所需營柱先接合完畢

老頭碎碎念:

拜託!別再用伸縮式營柱當天幕營柱用,因為伸縮式營柱結構上是拉的愈長管徑就愈細,強度不足,大風一吹就斷,建議還是用套接式營柱強度夠,比較安全
套接式營柱有分一體成形式、內管式,優劣比較詳見天幕配件一文



天幕平鋪於預定搭設位置



兩根主柱置於長邊兩端,翼長那端放置280cm,另一端放240cm營柱,以利判斷下釘位置,天幕搭設要配合太陽方向搭設,而不是照著自己的想法,或是依照視野景觀的優勢來搭設,蝶幕長邊(兩根主柱連線)應為南北向,如此兩翼為東西向,才能有效遮陽避雨!



理論上兩繩夾角90度最佳,但經驗上稍比90度小的角度,拉力會更好!如果看官要用力學算式去證明某個角度拉力最佳,我也不反對,角度只是在實際搭設時個人的經驗值而已



以營柱底端為中心點,往左往右各下釘,兩釘需在同一直線上,才能確保中心線及夾角角度







下好釘後分別先勾上營繩







依天幕扣片+雙頭繩結順序套上營柱頂針

老編碎碎念:

為何要拍這麼簡單動作連續照片?因為就有新手迷糊蛋會弄顛倒



先立起天幕一端




另一端也如法炮製立起








調整營柱角度
站於營柱一側約一手臂寬位置



如圖,左手將營柱往左腳鞋側移動



 調整營柱角度完成,此時主柱營繩拉力約80%





綁上副營繩
老頭習慣用藏式拴馬結(不受力拴馬結),打法請參考不受力栓馬結



再來拉兩翼營繩
如何決定C點下釘位置?手拉營繩蹲於B點前,目視A點(天幕脊線中央),C點下釘,ABC點應在一直線上,此時副營繩拉力約80%



 面向主柱,前後主柱應位於一直線上,主柱主繩左右長度應適當調整至主柱為正立,確保天幕不致歪斜

調整主繩拉力至100%



 調整副營繩拉力至100%

老頭碎碎念:

有些人搭天幕採用暴力式搭法,營繩拉力調整超誇帳,也不知喝了啥符水?相信天幕拉的不挺、不漂亮是因為營繩拉的不夠緊,拼命拉緊營繩,天幕到處都是3條線,事實上天幕要拉的漂亮首重版型,版型是中央弧形脊線的關鍵,就像衣服要立體剪裁好看,老頭就常見很多國產品牌根本沒脊線,拉起來是一直線,再來要拉平整要重視平衡度,不是拉愈緊愈好,尤其兩翼副營繩,鬆緊度自行搭設體會設定囉,無法一一敘說!





 完成,水!

男(女)兒當自強之方形天幕一人搭設法

一樣先接好六根營柱,攤開天幕分別如上圖擺放
天幕短邊應設定為東西向,以利遮陽避雨



先搭方形天幕主柱,搭法同蝶型主柱,不再贅述


重點還是要前後桿標齊、對正


如圖六根營柱垂直搭設

老頭碎碎念:

也許你會覺得營柱像蝶型一樣有傾斜角度拉力較好,也可以啦!你開心就好,老頭個人喜歡6根營柱前後對齊、左右對正的整齊感





4根副營柱搭配6米雙頭營繩,下釘處分別與黃、綠邊成一直線





調整時以對脊線中央A點施力,並拉緊營繩80%拉力,再依序以對角線拉緊營柱拉力至100%
同樣是以天幕斜面平整為目標



搭設完成圖


就算你拉的多平整,上圖黃圈部分,下雨時還是會因雨水重量下凹形成集水區




因此我們需在天幕短邊兩側中央拉水線,讓雨水從圖中X點下凹處洩水,就算晴天也養成習慣要拉水線,因為中央欺騙局的預報從來就沒準過,半夜下大雨、隔早起來看到自己天幕飛釘、斷柱,大半都是沒拉水線的天幕
別小看天幕上方積水的重量

 拉水線的方形天幕完成圖



同場加映

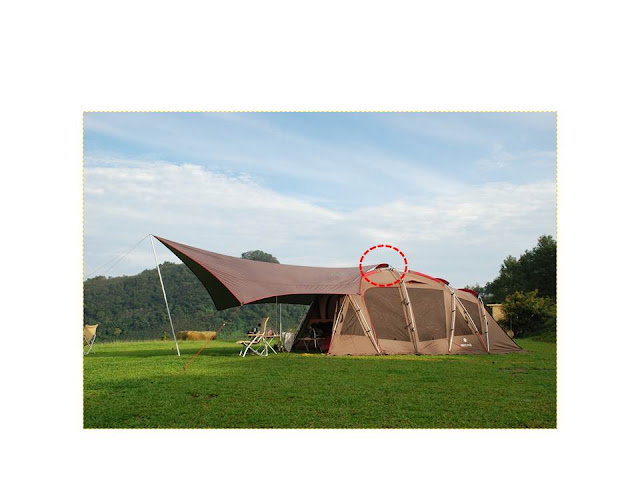

天幕跟帳篷的合體,獨角仙的頂部如何結構?

很多露友問老頭,天幕跟一房一廳帳的合體,頂部如何結構?老頭實在是打字打的手抽筋、乾脆一勞永逸,寫在官網,需要的來參考吧!



將9米營繩解開一頭,穿入織帶扣片繞2圈,1號繩與2號繩等長,往770R後部兩側拉





天幕後端以770R中橫樑為支點





往兩側拉下釘,營繩避開770R布料以免相互摩擦損壞布料,如圖中黃圈部分

老頭碎碎念:

每個人的搭設方法不同,但總是有共通的重點,多看看參考幾種搭法,搭設看看!慢慢就有自己的心得!
周星馳說的好:只要你有心,人人都可以是食神!

老頭說:只要你有心,人人都可以是天幕達人!
